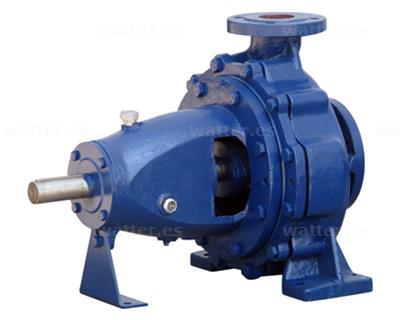

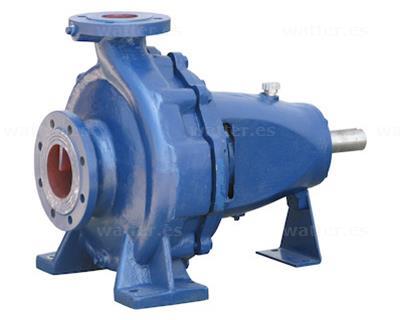

Rotek presenta su bomba centrífuga industrial de agua limpia, modelo WPI-IS100-65-315, diseñada sin motor de accionamiento. La bomba es ideal para aplicaciones en las que se requiere un alto rendimiento y fiabilidad, manteniendo al mismo tiempo un alto nivel de calidad.
La bomba está diseñada para un punto de trabajo óptimo de 120 m³/h a 120 mW y alcanza un caudal máximo de 160 m³/h a 2.900 rpm y 75 kW de accionamiento. Suministra una presión máxima de hasta 135mWs (13,5 bar) y su punto de funcionamiento ideal es de 120m³/h a 12,0 bar de reflujo.
La WPI-IS100-65-315 tiene un diseño robusto con un cuerpo de acero de alta resistencia y una impresionante vida útil gracias a los rodamientos de bolas y los anillos de sellado de carburo de tungsteno del eje. Los lados de aspiración y presión tienen bridas estándar, pero con la opción de adaptadores roscados que pueden adquirirse según las necesidades. La bomba no tiene motor de accionamiento y está soportada en dos lados por un eje cilíndrico de Ø42 x L:110 mm y cumple las normas ISO 2858 para una bomba centrífuga industrial para agua limpia sin materias extrañas.
La carcasa, el impulsor y el difusor son de hierro fundido robusto y la tapa de la bomba puede desmontarse fácilmente para eliminar cualquier materia extraña sin tener que desmontar todo el sistema de accionamiento. Durante el funcionamiento, las fuerzas axiales y radiales que se producen son soportadas por rodamientos de bolas, lo que se traduce en una larga vida útil del cuerpo de la bomba. Los anillos de estanqueidad utilizados en el eje son de carburo de tungsteno y resisten fuertes cambios de temperatura y cambios en el sentido de giro.

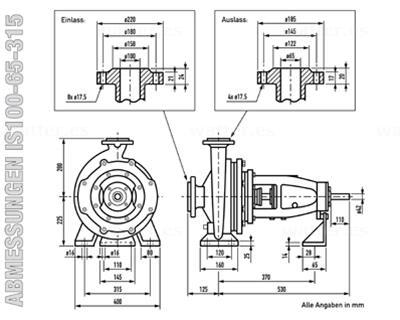

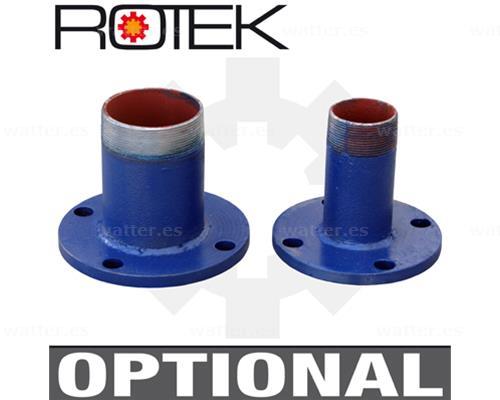

La entrada y la salida están equipadas con bridas estándar (entrada Ø100mm / círculo de orificios de la brida: 8-180mm, salida Ø65mm / círculo de orificios de la brida: 4-145mm), y pueden adquirirse bridas roscadas externamente según se requiera. La bomba no es autocebante, lo que significa que la bomba y la tubería de aspiración deben cebarse con agua y debe instalarse una válvula de pie en la tubería de aspiración. Dependiendo del caudal, la altura de aspiración con una tubería de aspiración precargada puede ser de hasta 7-8 m (para más información, consulte la característica NPSH en el manual del usuario).
La bomba está equipada con un eje cilíndrico apoyado en dos lados. El cojinete delantero, que no requiere mantenimiento, es adecuado tanto para el acoplamiento por correa como para el acoplamiento directo. La bomba dispone de un depósito de aceite lubricante para la refrigeración del eje. El sentido de giro del eje debe ser el de las agujas del reloj visto desde el motor.

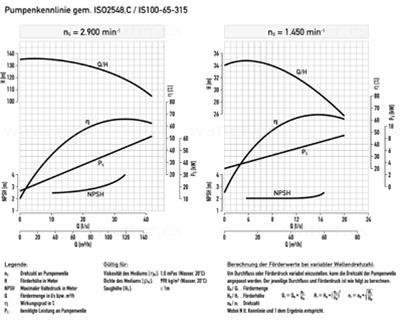

La bomba está diseñada para funcionar a una velocidad máxima de 2.900 rpm en el eje. Es importante tener en cuenta que si se utiliza un motor eléctrico, éste debe estar adecuadamente dimensionado (ver potencia motriz requerida). Especialmente cuando se trabaja fuera de la curva característica de la bomba (por ejemplo, con una descarga abierta), la potencia absorbida puede ser superior a la potencia nominal del motor. Si se utiliza un motor de combustión interna, también es posible utilizar un motor con menos potencia, ya que la velocidad puede ajustarse de forma variable, a diferencia de los motores eléctricos. A una velocidad del eje distinta de 2.900 rpm, la curva característica de la bomba cambia. El dimensionado "correcto" del motor depende del tipo de acoplamiento y del objetivo: en función de la aplicación, todo el sistema puede optimizarse para un consumo bajo, una vida útil máxima, estabilidad, poco peso, rendimiento máximo, etc. Por ejemplo, el motor puede funcionar en el rango óptimo de revoluciones con la transmisión por correa, ya sea optimizado para el rendimiento (alta velocidad) u optimizado para el consumo (punto ideal de consumo de combustible).
Con su sólido diseño, alto rendimiento y durabilidad, la WPI-IS100-65-315 de Rotek es la bomba centrífuga industrial de agua limpia ideal para una amplia gama de aplicaciones. Desde líneas de producción y procesos industriales hasta aplicaciones de suministro de agua y desagüe, esta bomba puede ofrecer un rendimiento fiable cada vez que se utiliza.
| Rotek |
| Ø65 mm |
| Ø100 mm |
| Presión de trabajo (bar) | 13,5 |
| 7,5 |
| 0 |
| 160 |
| 795 |
| 530 |
| 620 |
| 136 |
