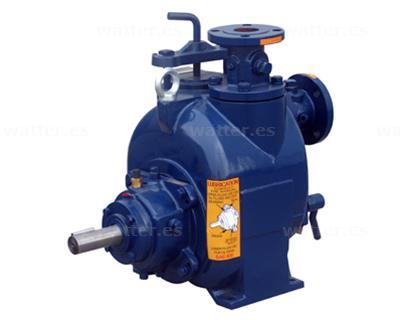

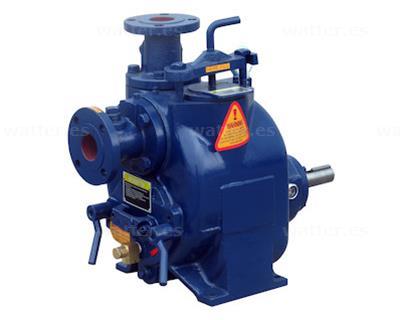

Rotek presenta su bomba centrífuga industrial autocebante para aguas sucias sin motor de accionamiento, modelo WPI-SPP2. Esta bomba es ideal para su uso en áreas donde se requiere un alto rendimiento y fiabilidad para manejar el agua sucia, manteniendo un alto nivel de calidad.
La bomba tiene un punto de funcionamiento ideal de 44 m³/h a 15 mWs (potencia de accionamiento: 5HK@2.350min¹) y un caudal máximo de 48 m³/h en el rango de trabajo para el que está diseñada. Suministra una presión máxima de hasta 36 mWs (3,6 bar) y su punto de funcionamiento ideal es a 44 m³/h y 1,5 bar de reflujo (accionamiento: 5HK@2.350min¹).
El Rotek WPI-SPP2 tiene un diseño robusto con un cuerpo de acero de alta resistencia y una impresionante vida útil gracias a los rodamientos de bolas y los anillos de sellado de carburo de tungsteno en el eje. Los lados de aspiración y presión tienen bridas estándar, pero con la opción de adaptadores roscados que pueden adquirirse según las necesidades. La bomba no tiene motor de accionamiento y está soportada en dos lados por un eje cilíndrico de Ø1,5" (38,1) x L: 103 mm y cumple los requisitos de una bomba centrífuga industrial autoaspirante para agua sucia y limpia con cuerpos extraños de hasta 44,45 mm.

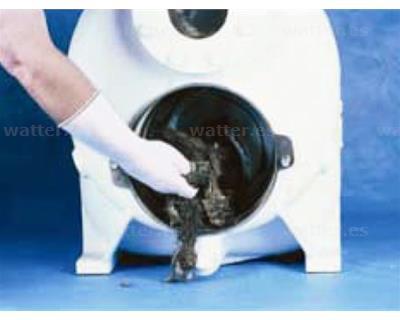

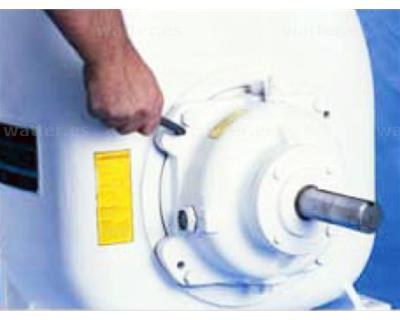

La carcasa, el impulsor y el difusor están fabricados en robusto hierro fundido, y el diseño especial de la carcasa facilita su limpieza y mantenimiento sin necesidad de desmontar toda la bomba. Además, el impulsor puede ajustarse fácilmente mediante un acceso externo para aumentar el rendimiento. Durante el funcionamiento, las fuerzas axiales y radiales que se producen son soportadas por rodamientos de bolas, lo que se traduce en una larga vida útil del cuerpo de la bomba. Los anillos de sellado utilizados en el eje son de carburo de tungsteno y resisten fuertes cambios de temperatura y cambios en el sentido de giro.

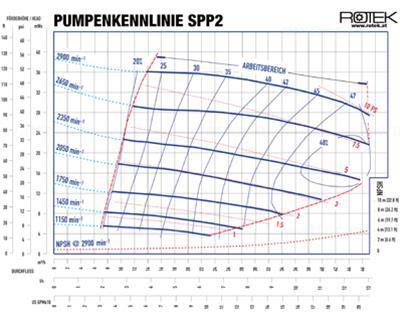

La entrada y la salida están equipadas con bridas estándar (entrada/salida Ø2" / 50 mm), y pueden adquirirse bridas con rosca exterior según sea necesario. La bomba es autocebante y, dependiendo de la velocidad del eje, la profundidad máxima de aspiración puede ser de 7,3-7,6 m. Dependiendo del caudal, la profundidad máxima de aspiración durante el funcionamiento es de 6-8 m sin cavitación (véase la característica NPSH para más información en el manual del usuario).
La Rotek WPI-SPP2 está equipada con un eje cilíndrico con rodamientos de bolas a ambos lados. El cojinete del extremo, que no requiere mantenimiento, es adecuado tanto para acoplamiento por correa como para acoplamiento directo. La bomba dispone de un depósito de aceite lubricante para la refrigeración del eje. El sentido del eje debe ser el de las agujas del reloj, visto desde el motor (punto de vista del eje).
En cuanto al tamaño del motor, la bomba está diseñada para una velocidad máxima del eje de 2.900 revoluciones por minuto. Tenga en cuenta que si se utiliza un motor eléctrico, éste debe estar dimensionado adecuadamente (véase la potencia de accionamiento necesaria). Especialmente cuando se trabaja fuera de la curva característica de la bomba (por ejemplo, con una descarga abierta), la potencia absorbida puede ser superior a la potencia nominal del motor. Si utiliza un motor de combustión interna, también puede utilizar un motor con menos potencia, ya que la velocidad se puede ajustar de forma variable, a diferencia del motor eléctrico.
La Rotek WPI-SPP2 tiene una amplia gama de aplicaciones, como en sistemas de aguas residuales, en la industria agrícola o de la construcción, en fábricas químicas y en muchas otras industrias en las que es necesario bombear agua impura con cuerpos extraños de hasta 44,45 mm. La bomba puede utilizarse tanto para agua limpia como sucia y es autocebante, lo que la hace ideal para su uso en zonas con condiciones de agua inestables.
Especificaciones técnicas:
Modelo: WPI-SPP2
Diseño de la bomba: bomba centrífuga de 1 etapa con cojinetes a ambos lados
Carcasa de la bomba y rodete de hierro fundido
Accionamiento mediante eje de chaveta cilíndrico con un diámetro de 1,5" / 38,1 mm y una longitud de 103 mm
Chaveta: 9,6 x 4,8 x 95 mm
Rango de rotación de la velocidad del eje: 1.150 - 2.900 rpm
Sentido de giro del eje (visto desde el motor en el eje): sentido horario (derecha)
Rodete: 158,75 mm / 6,25" de diámetro
Autocebante
Altura de aspiración: 7,3 m a velocidades del eje de 1.150 a 1.450 rpm y 7,6 m a velocidades del eje de 1.500 a 2.900 rpm
Cuerpos extraños: = Ø 44,45 mm
Temperatura del agua: = 40°C
Caudal máximo (en la zona de trabajo): 48 m³/h
Presión máxima de suministro: 36 mWs / 3,6 bar (a 2.900 rpm)
Punto de funcionamiento ideal: 44 m³/h a 15 mWs de reflujo
Accionamiento: 5 CV a 2.350 rpm
Eficiencia: 48% de eficiencia
NPSH: 3,5 m (˜ aprox. 6,5 m de altura máxima)
Potencia necesaria en el eje a 2.900 rpm: 10 CV
Potencia del motor recomendada a 2.900 rpm: 10 kW
Entrada: Ø 2" / 50 mm
Salida: Ø 2" / 50 mm
Peso neto: 92 kg
